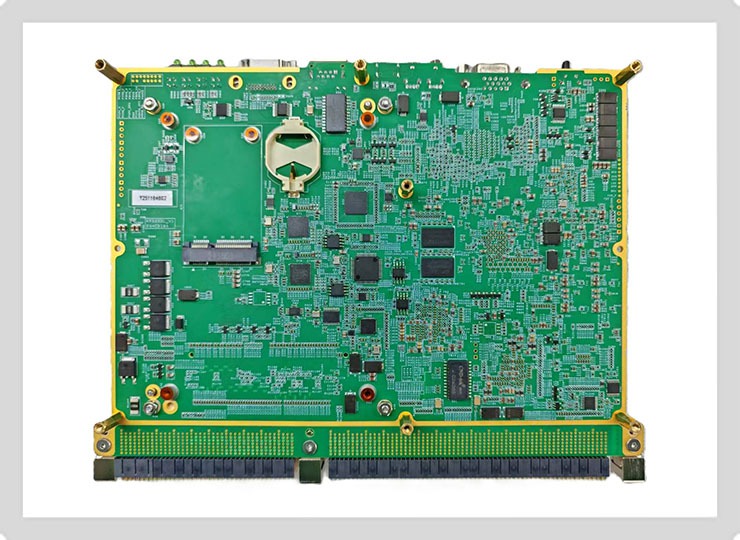

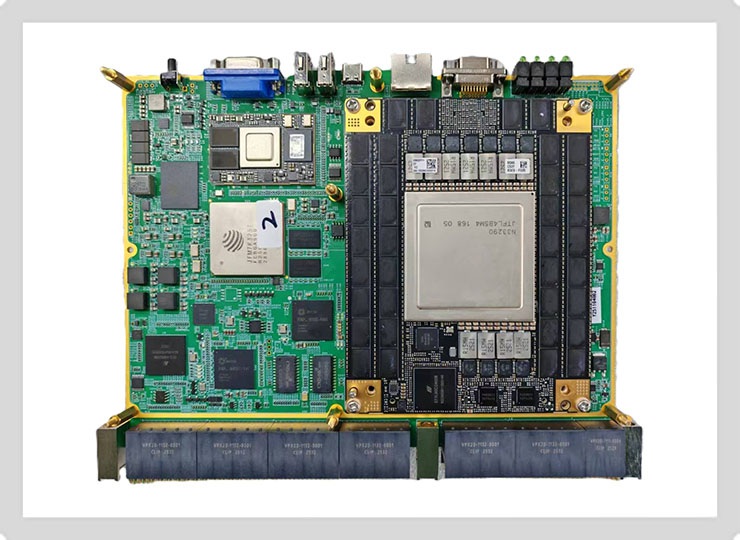

鲲鹏920S 6U VPX计算主板 KP92SDL
介绍：
鲲鹏920S 6U VPX计算主板 型号：KP92SDL
咨询热线：010-21757061
产品说明
| 1 | 遵循规范 | 遵循TCC601规范； |
| 2 | 处理器 | 鲲鹏920S处理器， 64bits-Taishan架构， 24核24线程/32核32线程，2.6GHz |
| 3 | 内存 | 4通道DDR4，64GB，支持ECC |
| 4 | 电子盘 | 板载SATA SSD颗粒，容量≥256GB； |
| 板载预留1个mSATA电子盘插槽； | ||
| 3路SATA接口引出至VPX连接器（1路可选）； | ||
| 注：默认不提供电子盘，需选配。 | ||
| 5 | 显示接口 | 1路VGA经切换芯片分别接到前面板VGA插座和VPX连接器（从BMC输出VGA）； |
| 6 | USB接口 | 2路USB2.0引到前面板商用接口； |
| 2路USB2.0接口引出至VPX连接器； | ||
| 7 | 千兆以太网 | 1路MDI接至前面板RJ45插座（带灯）； |
| 接口 | 2路MDI信号引出至VPX连接器（预留）； | |
| 4路1000Base-X信号引出至VPX连接器（支持NCSI）； | ||
| 8 | 万兆接口 | 2路40GBase-KR4接口，每路可拆分为4*10GBase-KR，引出至VPX连接器； |
| 9 | PCIE接口 | VPX连接器引出： |
| 1路PCIE3.0x16接口，最小可拆分为4路PCIE3.0X4； | ||
| 1路PCIE3.0x8接口，最小可拆分为2路PCIE3.0X4； | ||
| 1路PCIE3.0x4接口，不可拆分； | ||
| 10 | 串口 | VPX连接器引出： |
| 1路全功能RS232信号，1路异步RS422信号，最大支持波特率115200bps； | ||
| 11 | GPIO接口 | 4路单端GPI用于外部中断输入，3.3V LVTTL电平； |
| 注：缺省配置为GPI，若使用GPO功能需选配。 | ||
| 12 | 调试接口 | 前面板引出一个HJ30J接口（包含1个CPU调试串口，1个BMC调试串口，1个CPLD烧录口）； |
| 前面板预留1个调试接口（Type-C插座），内含1个CPU调试串口，一个BMC调试串口； | ||
| 13 | 指示灯 | 前面板提供8个指示灯，其中1个电源指示灯、1个工作指示灯、1个硬盘指示灯、1个BMC运行指示灯、4个软件可配指示灯： |
| （1）电源指示灯常亮指示电源正常； | ||
| （2）工作指示灯闪烁指示主板工作正常； | ||
| （3）硬盘指示灯常灭，闪烁指示正在读写硬盘； | ||
| （4）BMC运行指示灯闪烁正常，常亮指示BMC工作异常； | ||
| （5）软件可配指示灯可根据需求进行配置。 | ||
| 注：硬盘指示灯也可软件修改配置，缺省指示硬盘状态 | ||
| 14 | BMC | （1）板载BMC模块，可控制板卡上、下电、重启； |
| （2）提供1路1000BASE-TX管理网口； | ||
| （3）提供1路VGA接口，可用于iKVM功能； | ||
| （4）提供1路NCSI功能，可用于远程网络管理； | ||
| （5）提供2路I2C接口，2路用于IPMI通信； | ||
| （6）提供刀片号和机箱号地址线； | ||
| （7）提供4组风机接口，支持转速检测和控制。 | ||
| 15 | 开关 | 提供1个复位信号，低电平有效，前面板引出 |
| 16 | 电源接口 | +12V，电流≥30A； |
| +3.3V_AUX，电流≥5A | ||
| 17 | 外形尺寸 | 233.35（长）×160mm（高），板厚2.4mm |
| 18 | 功耗 | ≤200W（随配置改变） |
| 19 | 环境适应性 | -40℃~+60℃（工业级） |
| 20 | RTC | 支持RTC功能，RTC电池可更换 |
| 21 | 固件 | 国产UEFI |
| 22 | 操作系统 | 适配银河麒麟V10服务器版、openEuler操作系统； |
