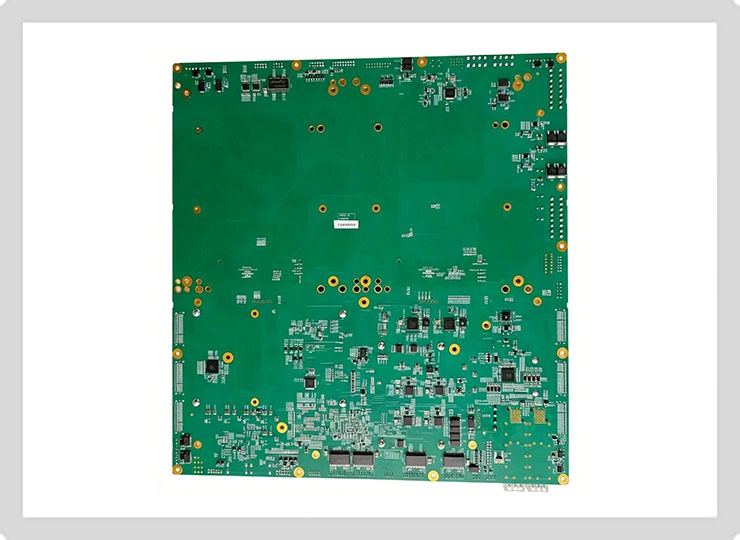

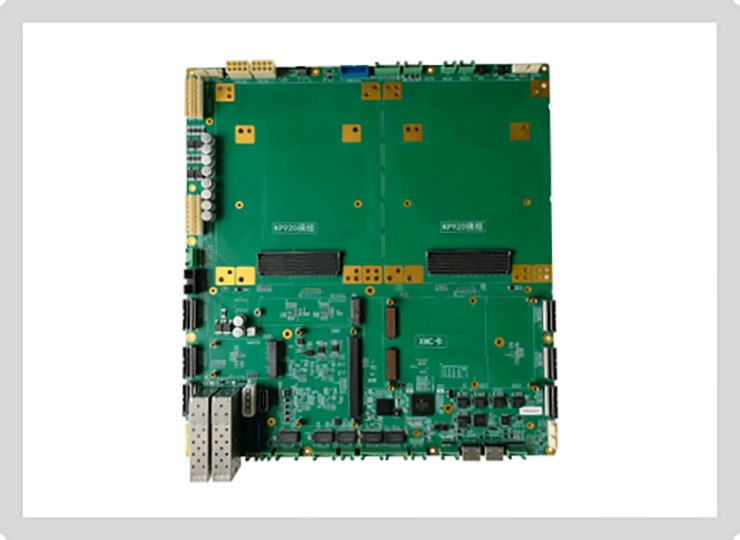

鲲鹏920双路服务器主板 KP92DS
介绍：
鲲鹏920双路服务器主板 型号：KP92DS
咨询热线：010-21757061
产品说明
| 1 | 尺寸 | 300mm x 320mm |
| 2 | 处理器 | 可支持配置1：2个鲲鹏S920X08 64核模组，组成双路 |
| 3 | 可支持配置2：1个鲲鹏S920X08 64核模组，单路 | |
| 4 | 可支持配置3：2个鲲鹏S920S08 32核模组，组成双路 | |
| 5 | 可支持配置4：1个鲲鹏S920S08 32核模组，单路 | |
| 6 | 内存 | 根据选用的鲲鹏模组而定 |
| 7 | 存储 | 载板提供： |
| 1路标准SATA 7P插座（主处理器模组引出） | ||
| 1个标准M.2插座（从处理器模组引出） | ||
| 1个标准mSATA插座（主处理器模组引出） | ||
| 8 | 显示 | 配置1：缺省通过BMC模块提供1路VGA显示接口，转成前后复用； |
| 9 | 配置2：载板预留1个XMC插座，可安装独立显卡，引出1路HDMI接口和1路VGA接口 | |
| 10 | USB接口 | 载板提供（均从主处理器模组引出）： |
| 前出2路USB3.0接口 | ||
| 后出2路USB3.0接口 | ||
| 后出2路USB2.0接口 | ||
| 11 | PCIE扩展 | 主处理器模组引出： |
| 3路PCIE4.0 x8，MCIO插座形式； | ||
| 使用S920X08 64核模组时，前2路PCIE4.0 x8可组成PCIE4.0 x16 | ||
| 12 | 从处理器模组引出： | |
| 3路PCIE4.0 x8，MCIO插座形式； | ||
| 使用S920X08 64核模组时，前2路PCIE4.0 x8可组成PCIE4.0 x16 | ||
| 13 | 万兆网口 | 载板提供（从主处理器模组引出）： |
| 4路10G以太网光接口，SFP+接口形式 | ||
| 14 | 千兆网口 | 载板提供： |
| 从主处理器模组引出4路千兆电口，后出 | ||
| 通过主处理器模组PCIE接千兆网卡扩展4路千兆电口，后出 | ||
| 15 | UART接口 | 提供2路RS232三线制串口，后出 |
| 16 | TOD 1PPS | 提供1路TOD输入接口，RS422电平 |
| 提供1路1PPS输入接口，RS422电平 | ||
| 提供1路TOD输出接口，RS422电平 | ||
| 提供1路1PPS输出接口，RS422/TTL电平可选 | ||
| 17 | BMC | 板载提供1个BMC模块插座，可安装BMC卡； |
| BMC卡基于华为BC82SMMD BMC卡，提供显卡功能、iKVM、电压/温度检测、风机控制等功能 | ||
| 18 | BMC管理网口 | BMC提供2路千兆电口管理网口，载板前出 |
| 19 | 指示灯 | 载板通过插座前出提供； |
| （1）1个电源指示灯； | ||
| （2）1个工作指示灯； | ||
| （3）1个mSATA电子盘指示灯； | ||
| （4）1个SATA硬盘指示灯 | ||
| （5）1个M.2电子盘指示灯 | ||
| （6）2个BMC工作灯 |
