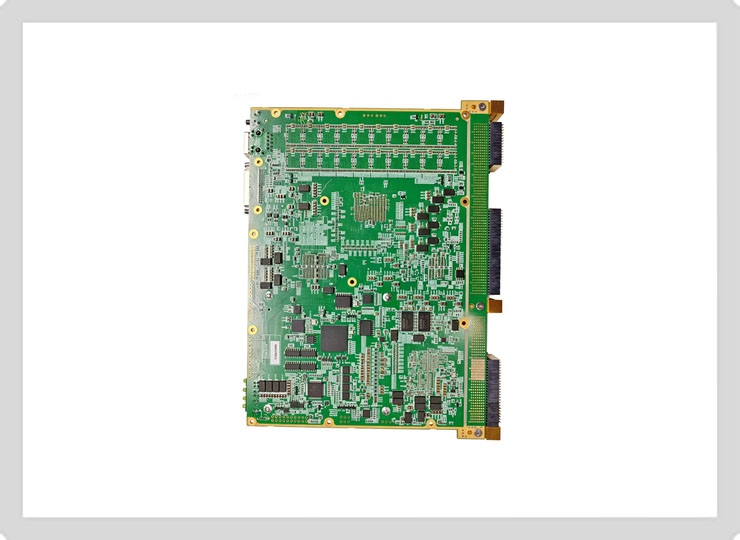

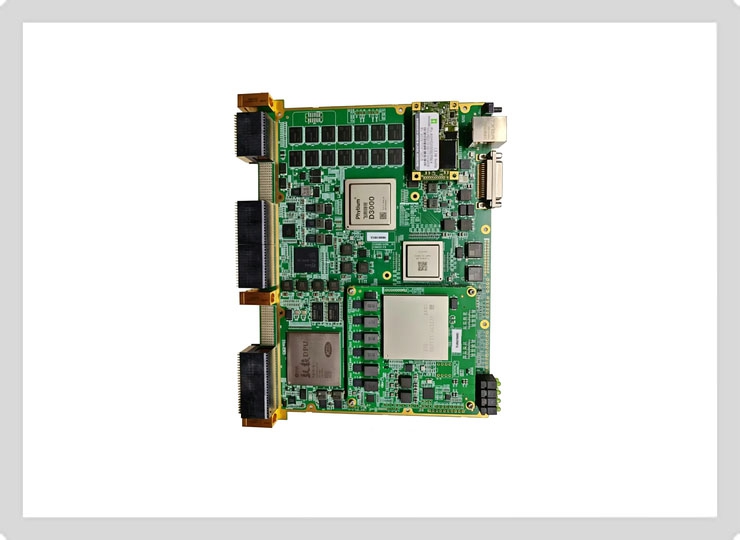

飞腾D3000/8+MR100 6U VPX计算主板 D3MR100DL
介绍：
飞腾D3000/8+MR100 6U VPX计算主板 型号：D3MR100DL
咨询热线：010-21757061
产品说明
| 1 | 遵循规范 | 采用Open VPX VITA65规范； |
| 2 | 处理器 | 飞腾D3000/8八核国产处理器，主频≤2.1GHz |
| 3 | PCIE SWITCH | 众星微62048，可扩展2路PCIE4.0×16接口 |
| 4 | 内存 | 国产内存颗粒，双通道DDR5，容量32GB，支持ECC |
| 5 | 电子盘 | （1）提供2个加固SATA插座（其中1个空贴）； |
| （2）可配容量128GB、256GB、512GB、1TB、2TB。 | ||
| 6 | AI | 配套QSH接口的MR100的AI卡，算力不小于22Tflots（详见AI卡规格书）。 |
| 7 | USB接口 | （1）2路USB2.0接口，VPX连接器引出； |
| （2）2路USB2.0接口，前面板引出。 | ||
| 8 | PCIE接口 | 1路PCIE3.0 ×8接口，VPX连接器引出； |
| 9 | 千兆以太网 | （1）提供4路SERDES网络接口，VPX连接器引出； |
| （2）提供1路10/100/1000BASE-T自适应网络接口，前面板引出； | ||
| 10 | 万兆以太网 | 提供1路10G BASE-KR4网络, VPX连接器引出； |
| 11 | 100G以太网 | 提供2路100G BASE-KR4接口，VPX连接器引出； |
| 12 | UART接口 | （1）1路RS232串口，VPX连接器引出； |
| （2）1路RS422接口，VPX连接器引出； | ||
| 13 | 指示灯 | 前面板提供1个电源指示灯、1个系统工作指示灯、1个AI工作指示灯、1个BMC运行指示灯、4个软件可配指示灯： |
| （1）电源指示灯常亮指示电源正常； | ||
| （2）系统工作指示灯闪烁指示主板工作正常； | ||
| （3）AI工作指示灯闪烁指示AI模块工作正常； | ||
| （4）BMC运行指示灯闪烁指示BMC工作正常； | ||
| （5）软件可配指示灯可根据需求进行配置。 | ||
| 14 | 开关 | 1个复位开关，低电平有效，前面板引出。 |
| 15 | 调试接口 | （1）前面板引出一个HJ30J接口（包含1个CPU调试串口，1个BMC调试串口，1个CPLD烧录口，2个USB2.0接口） |
| （2）前面板引出1个RJ45调试网口。 | ||
| 16 | BMC | （1）板插BMC模块，可控制板卡上、下电，可控制板卡重启； |
| （2）提供5路ADC采集电路，用于板卡电压采集； | ||
| （3）提供6路I2C接口，2路用于IPMI通信，1路用于温度采集，1路用于EEPROM读取板卡信息，另外两路预留； | ||
| （4）提供1个运行指示灯，用于BMC工作状态指示； | ||
| 17 | 外形尺寸 | 227mm（长）×160mm（高），板厚2.0mm |
| 18 | 功耗 | 主板≤200W |
| 19 | 输入电源 | +12V，电流≥17A； |
| +3.3V_AUX，电流≥0.5A | ||
| 20 | 环境适应性 | -40℃~+60℃（工业级） |
| 21 | 固件 | UEFI |
| 22 | 操作系统 | 麒麟V10系统 |
| 23 | 重量 | ≤0.5Kg（不含冷板） |
