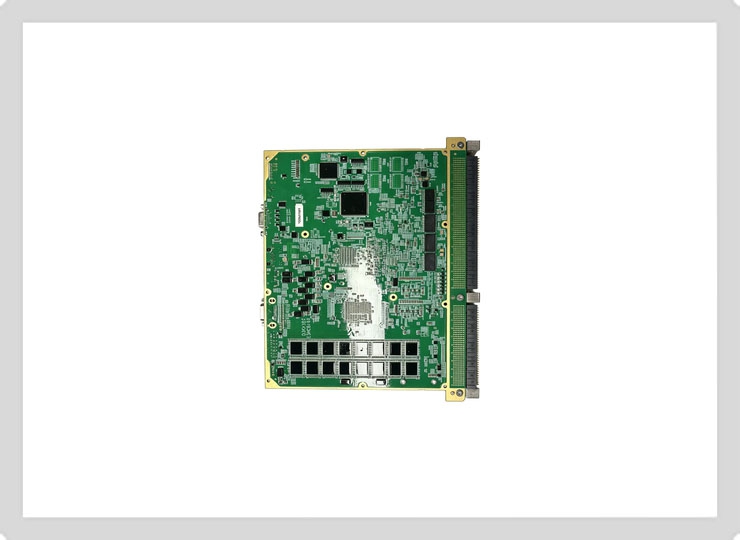

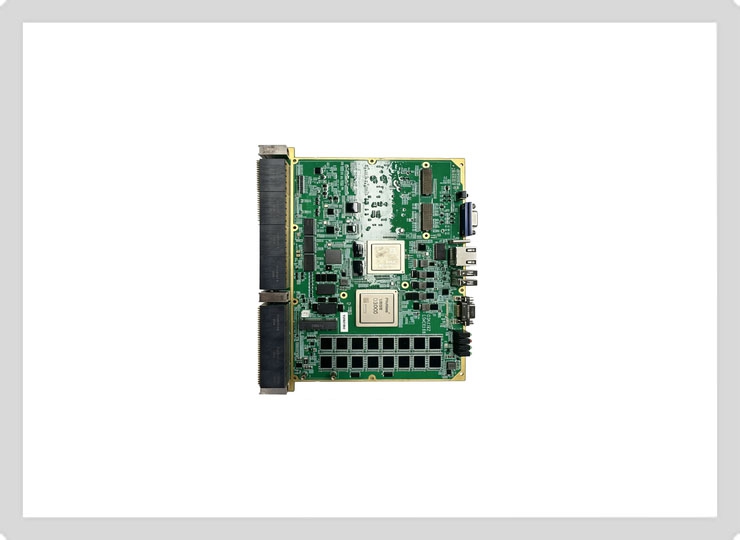

飞腾D3000/8 6U VPX计算主板 D3KX1BZ
介绍：
飞腾D3000/8 6U VPX计算主板 型号：D3KX1BZ
咨询热线：010-21757061
产品说明
| 1 | 遵循规范 | 采用 Open VPX 规范； |
| 2 | 处理器 | 腾锐 D3000/8 八核国产处理器，主频≥2.5GHz； |
| 3 | 芯片组 | 飞腾 X100 芯片组，可扩展 USB 、SATA 等接口； |
| 4 | 内存 | 国产内存颗粒，双通道 DDR5 ，容量 64GB ，不支持 ECC； |
| 5 | 电子盘 | 提供 1 个 mSATA 电子盘插座，可板载 mSATA 电子盘，可配容量 |
| 128GB 、256GB 、512GB 、1TB 、2TB； | ||
| （1）只支持独立显卡（无集显），提供 1 个 XMC 插座； | ||
| （2）4 路 HDMI 接口，分辨率最大支持 4K@60Hz（JH930 显卡），具有 2D/3D 图形加速功能，VPX 连接器引出； | ||
| （3）2 路 VGA 接口，分辨率可支持 1920×1080@60Hz，，VPX 连接器引出； | ||
| 显示 | （4）1 路 VGA 接口（与后出 1 路 VGA 复用），分辨率可支持1920×1080@60Hz ，前面板通过 DB15 连接器引出； | |
| 6 | ||
| （1）4 路 USB2.0 接口，VPX 连接器引出； | ||
| 7 | USB 接口 | （2）2 路 USB3.0 接口，VPX 连接器引出； |
| （3）2 路 USB2.0 接口，前面板引出； | ||
| （1）CPU 出 1 路 PCIE3.0 ×8 接口，支持链路翻转，由 VPX 连接器引出； | ||
| 8 | PCIE 接口 | （2）桥片出 6 路 PCIE2.0 ×1 接口，由 VPX 连接器引出； |
| （1）提供 5 路 10/100/1000BASE-T 自适应网络接口：LAN1~LAN5，其中 LAN1~LAN4 由 WX1860 网卡提供，LAN5 由 D3000 的 SGMII转出，VPX 连接器引出； | ||
| （2）提供 1 路 10/100/1000BASE-T 自适应网络接口， 由 D3000 的SGMII 转出，前面板 RJ45 连接器引出； | ||
| 9 | 千兆以太网 | |
| （1）6 路 3 线 RS232 串口（其中 1 路为调试串口，四路可选配为带隔离 RS422/485），VPX 连接器引出； | ||
| UART 接口 | （2）1 路 RS422 接口，VPX 连接器引出； | |
| 10 | （3）1 路 3 线 RS232 接口（BMC 业务接口），VPX 连接器引出。 | |
| 11 | CAN 接口 | 可选提供 3 路隔离 CAN 接口 CAN1 、CAN2 、CAN3 ，VPX 连接器引出（缺省NC） |
| 板载 USB 声卡，可提供： | ||
| 12 | 音频 | （1）1 路耳机输出接口，含左右声道； |
| （2）1 路麦克风输入接口； | ||
| 13 | 风机接口 | 有两路非隔离风机控制接口，支持两路 12V 风机独立控制 |
| 前面板提供 1 个电源指示灯、1 个工作指示灯、1 个硬盘指示灯、5个网络指示灯、1 个 IPMI 告警指示灯、1 个电子盘销毁指示灯： | ||
| （1） 电源指示灯常亮指示电源正常； | ||
| （2）工作指示灯闪烁指示主板工作正常； | ||
| （3）网络指示灯常亮指示网络有连接，闪烁指示有数据传输； | ||
| 14 | 指示灯 | （4）硬盘指示灯常灭，闪烁指示正在读写硬盘； |
| （5）IPMI 告警指示灯长灭，闪烁指示主板工作异常； | ||
| （6）电子盘销毁指示灯长灭，闪烁指示板载电子盘正在销毁（选用）。 | ||
| 15 | 开关 | 1 个复位开关，低电平有效，前面板引出。 |
| 16 | 调试接口 | 前面板提供 1 个调试接口（Type-C 插座），内含 1 个 CPU 调试串口，一个 BMC 调试串口。 |
| 17 | BMC | （1）板载 BMC 芯片，可采集板卡温度、电压，可控制板卡上、下电，可控制板卡重启，可控制外部风机转速； |
| （2）提供 2 路 I2C 接口，用于 IPMI 通信； | ||
| （3）提供 1 个 IPMI 告警指示灯信号； | ||
| （4）提供 1 路 100BASE-TX 网口； | ||
| （5）提供 2 路风机控制电路（12V 风机供电）。 | ||
| 18 | 外形尺寸 | 233.35（长） ×158.5mm（高），板厚 2mm |
| 19 | 典型功耗 | 主板≤80W（含显卡） |
| 20 | TDP | 主板≤120W（含显卡） |
| 21 | 输入电源 | +12V ，电流≥6A； |
| +3.3V_AUX ，电流≥0.5A | ||
| 22 | 环境适应性 | -40℃~+65℃（工业级） |
| 23 | 固件 | UEFI BIOS |
| 24 | 操作系统 | 适配银河麒麟操作系统（桌面版）4.0.2 SP4 |
| 适配银河麒麟操作系统（桌面版）V10 |
