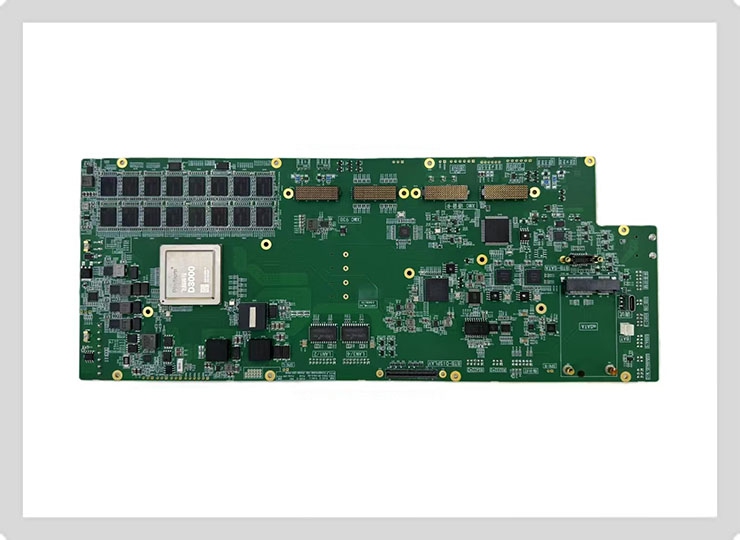

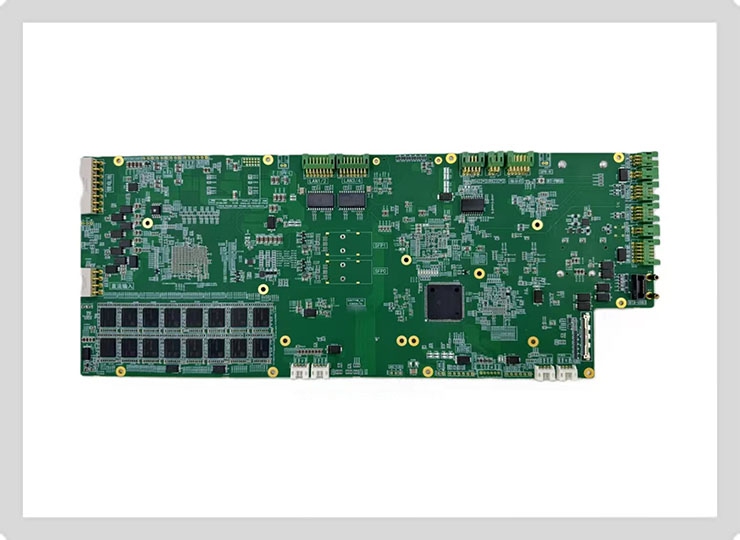

飞腾D3000/8笔记本主板 D3KTYNB
介绍：
飞腾D3000/8笔记本主板 型号：D3KTYNB
咨询热线：010-21757061
产品说明
| 1 | 处理器 | D3000 八处理器，主频 2.5G（缺省配置）； |
| 可选D3000/8 八核处理器工业版，主频 2.1G | ||
| 2 | 内存 | 双通道双RANK DDR5内存，国产内存颗粒，容量64GB |
| 3 | 电子盘 | （1）板载预留1个mSATA电子盘插槽，位于正面 |
| （2）板卡可支持加固SATA电子盘，通过板对板连接器拓展； | ||
| 4 | 独立显卡 | 预留标准XMC插座； |
| 缺省支持国产JM930 XMC独立显卡（4×HDMI、1×VGA） | ||
| 5 | 显示接口 | 通过BTB连接器扩展定制 |
| 提供4路HDMI接口（4lane）（XMC HDMI），支持1920×1080@60Hz、或3184×2160@30Hz（4K）显示屏； | ||
| 1路VGA接口（XMC VGA）,最高可支持240M像素频率，可支持的最大分辨率1920×1080@60Hz,支持标准VESA时序显示。 | ||
| 6 | USB接口 | （1）对外提供6个USB2.0接口； |
| （2）对外提供2个USB3.0接口 | ||
| 7 | 音频接口 | 通过USB提供音频接口； |
| （1）提供1个耳机输出接口，支持左右声道； | ||
| （2）提供1个麦克风输入接口； | ||
| （3）提供1路扬声器接口，包含左右声道，连接器位于板卡两侧（PH1X2），功率4欧/2.1W或8欧/1.4W； | ||
| 缺省为扬声器输出；耳机/扬声器切换信号AUD_HP_JD从耳机插座处接至主板切换电路，当接入耳机时AUD_HP_JD#变为低电平，扬声器停止输出，改由耳机输出；AUD_HP_JD#在主板上已10K上拉至P5V | ||
| 8 | 以太网接口 | 提供4路千兆以太网电口，支持双冗余。 |
| 9 | 以太网光口 | 提供2路千兆以太网光口，板载光模块（标准LC接口）。 |
| 10 | RS232接口 | 提供2路RS232接口，可支持115200波特率 |
| 11 | RS422接口 | 通过USB转串口，提供2路隔离RS422接口，可通过更改硬件配置支持RS485接口，支持 115200bps 以及最高达 12Mbps 的通讯波特率 |
| 12 | 调试接口 | 提供1个CPU调试口和EC调试串口，可引出CPU调试信息、EC调试信息（USB Type C接口形式） |
| 13 | 指示灯 | 支持电源、状态、电池等多种指示灯输出 |
| 14 | EC | 国产EC芯片，提供电源时序控制、液晶屏背光管理、温度/电压检测、风机控制，管理网口等 |
| 15 | 矩阵键盘 | 支持86键矩阵键盘，可支持Fn功能键 |
| 16 | 开关 | 提供一个开机启动信号 |
| 17 | 电源接口 | （1）提供1个直流输入电源插座，输入电压18V~24V |
| （2）提供1个电池插座，可支持四串电池（标称14.8V）含电源、SMBus、电池检测等信号 | ||
| 18 | 功耗 | ≤80W（随配置改变） |
| 19 | 环境适应性 | -40℃~+65℃（工业级） |
| 20 | 待机/休眠 | 支持待机功能（待机至内存） |
| 支持休眠功能（待机至硬盘） | ||
| 支持开机键唤醒 | ||
| 21 | RTC | 支持RTC功能，RTC电池可更换 |
| 22 | 固件 | 国产UEFI |
| 23 | 操作系统 | 适配银河麒麟桌面版操作系统； |
