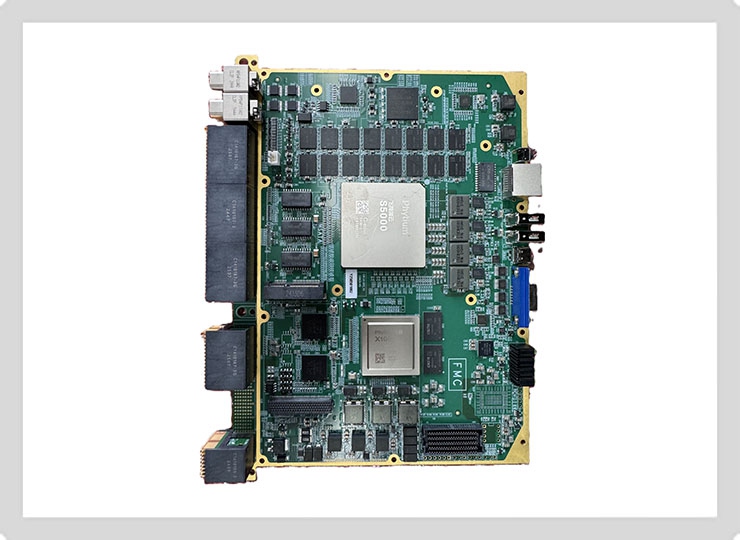

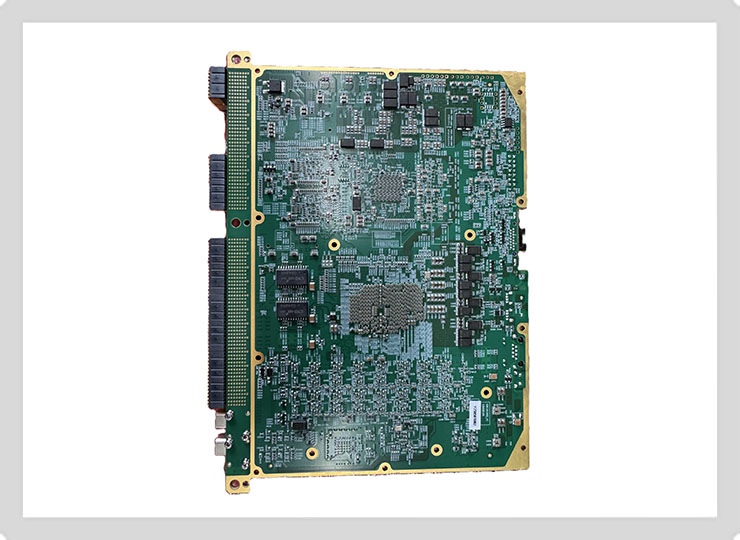

飞腾S5000C/16 6U VPX计算主板 S5K16100G
介绍：
飞腾S5000C/16 6U VPX计算主板 型号：S5K16100G
咨询热线：010-21757061
产品说明
| 1 | 遵循规范 | 采用Open VPX VITA65规范； |
| 2 | 处理器 | 国产多核处理器S5000C-16，主频2.1G |
| 3 | 芯片组 | 飞腾X100 |
| 4 | 内存 | 板贴双通道DDR5内存，国产内存颗粒，容量32GB |
| 5 | 板载存储 | （1）板载1个mSATA电子盘插槽； |
| （2）预留板载NVME存储，容量默认128GB（缺省空贴）; | ||
| （3）提供2路SATA接口，引出至VPX连接器； | ||
| 6 | 显示接口 | （1） 提供1路DP×4接口，最大分辨率≤3840×2160，引出到VPX连接器； |
| （2）提供1路VGA接口，最大分辨率≤1920×1080@60Hz，X100和BMC可切换，前后面板复用；（可通过BIOS选择X100或BMC优先显示）； | ||
| 7 | USB接口 | （1）2路USB2.0，前面板引出（商用口）； |
| （2）4路USB3.1，引出至VPX连接器； | ||
| 8 | 千兆太网接口 | （1）4路千兆电口，引出至VPX连接器； |
| （2）1路千兆电口，接至前面板RJ45插座 | ||
| 9 | PCIE接口 | 提供3路PCIE3.0×8接口，引出至VPX连接器； |
| 10 | 100G网口 | 通过FMC子卡形式扩展，提供2路100G光纤接口，通过VPX P6位置的VITA66插头引出，MT形态 |
| 11 | GPIO接口 | 8路单端GPI用于外部中断输入，3.3V LVTTL电平； |
| 注：缺省配置为GPI，若使用GPO功能需选配。 | ||
| 12 | 串口 | （1）提供1路全功能RS232接口引出至VPX连接器； |
| （2）提供1路非隔离RS422接口引出至VPX连接器； | ||
| （3）提供1路CPU调试RS232接口引出至VPX连接器； | ||
| （4）提供1路BMC调试RS232接口引出至VPX连接器； | ||
| 13 | 调试口 | （1）前面板引出一个HJ30J接口（包含1个CPU RS232调试串口，1个BMC RS232调试串口，1个CPLD烧录口），1个CPU JTAG口； |
| （2）前面板预留1个调试接口（Type-C插座），内含1个CPU调试串口，一个BMC调试串口； | ||
| 14 | 指示灯 | 前面板提供1个电源指示灯、1个工作指示灯、1个硬盘指示灯、1个BMC运行指示灯、2个千兆网络指示灯、2个万兆网络指示灯： |
| （1）电源指示灯，常亮指示电源正常； | ||
| （2）工作指示灯，闪烁指示主板工作正常； | ||
| （3）硬盘指示灯，常灭，闪烁指示正在读写硬盘； | ||
| （4）BMC指示灯，常亮指示BMC工作正常； | ||
| （5）网络指示灯常，亮指示网络已连接，闪烁指示网络正在通信。 | ||
| 15 | BMC | （1）板载BMC模块，可控制板卡的上下电、重启； |
| （2）提供6路ADC采集电路，用于采集板卡电压、温度； | ||
| （3）提供6路I2C接口，2路用于提供IPMB接口，1路用于温度采集，1路用于EEPROM信息读取，1路备用,1路用于采集电流； | ||
| （4）提供1个运行指示灯； | ||
| （5）提供1路千兆电口； | ||
| （6）提供1路VGA接口，可用于iKVM功能； | ||
| （7）提供1路NCSI接口，和板内第一颗千兆网卡连接，可通过业务网接口进行远程网络管理； | ||
| （8）提供1组PCIE×1接口，用于和CPU通信； | ||
| （9）提供刀片号和机箱号地址线； | ||
| （10）提供4组风机接口，支持转速检测和控制。 | ||
| 16 | 开关 | 提供1个复位信号，低电平有效，前面板引出 |
| 17 | 电源接口 | +12V，电流≥15A； |
| +3.3V_AUX，电流≥2A，用于BMC供电 | ||
| 18 | 外形尺寸 | 233.35×158.8mm |
| 19 | 功耗 | 典型功耗≤100W（单板功耗≤70W，FMC网卡功耗≤30W） |
| 20 | 环境适应性 | -40℃~+70℃（工业级） |
| 21 | RTC | 支持RTC功能，RTC电池可更换 |
| 22 | 固件 | 国产UEFI |
| 23 | 操作系统 | 适配银河麒麟V10服务器版操作系统； |
